产品说明：

     无线触摸遥控RGB控制器采用先进的电容触摸技术，用于控制以LED为光源，通过电阻电流的灯具，例如：RGB灯条等。本产品采用先进的无线触摸遥控器控制，具有选择不同的变化模式、调节变化速率。调节静态颜色的亮度、开关等功能。此产品还具有掉电存储功能，每次上电时执行上一次断电时的模式。用户可以根据自己需求，通过触摸遥控器选择自己喜欢的变化模式，其内置7种静态颜色，跳变，渐变，频闪，自动循环等灯光变换效果。其具有布线灵活，接线方便，使用简单等优点。此控制器更增加了强大的短路保护功能，短路后指示灯将以固定的频率闪烁，提示用户控制器输出发生短路。该控制器还有短路保护后自动恢复的功能，人性化的设置，让用户轻松体验不一样的感觉。

性能参数：

控制器：

 ● 工作温度：-20-60℃

 ● 供电电压：DC5V, 12V~24V可选（订货注明所需电压）

 ● 输出：三个CMOS漏极开路输出

 ● 连接方式：共阳

 ● 静态功耗：<1W

 ● 输出电流：<6A 每回路

 ● 输出功率：5V:<90W,  12V:<216W,  24V:<432W

 ●外型尺寸：L83×W79×H33 mm

 ●包装尺寸：L205×W134×H47mm

 ● 净重：227g

 ● 毛重：379g

遥控器：

 ● 工作温度：-30℃~+60℃

 ● 供电方式：7号*2电池

 ● 供电电压：3V

 ● 待机功耗：<0.09mW

 ● 遥控距离：>20米

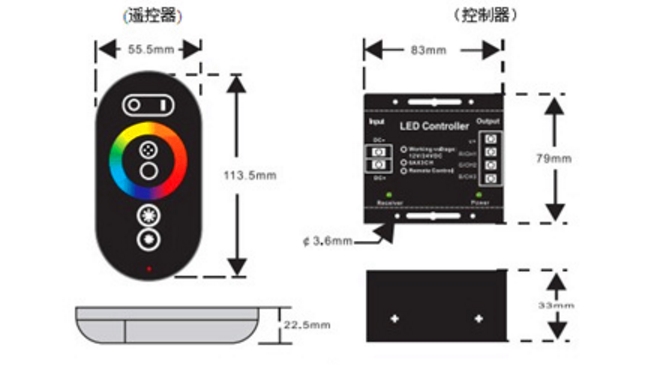

产品尺寸：

遥控器按键说明：

控制器连接说明：

连接示意图：

DC+：为电源正输入端（供电电压DC12V到24V）

DC-：为电源负输入端

V+：为负载公共极正

R/CH1：负载输出R

G/CH2：负载输出G

B/CH3：负载输出B

Power：红色指示灯，为电源指示灯，上电正常时灯亮

Receiver：绿色指示灯，平时为灭的状态，当接收到遥控信号时绿色灯闪烁。当控制器输出短路时该指示灯会以固定的频率闪烁，提示用户发生短路。

功能特点

① 外观新颖时尚，独特、手感好、高贵。

② 滑轮触电多，使用简单，彩色滑轮触摸屏各种花色模式一目了然，非常直观，可单点也可连续触摸实现花色选择，用户可以快捷的选择到想要的颜色。

③ 低功耗，寿命长，可进行无限次触摸，克服传统按键寿命短的缺点。

④ 自动休眠功能，当触摸遥控器处于无按键状态超过20s后，能自动进入待机状态，实现省 电，延长电池寿命。

⑤ 带有自动检测短路保护功能，发生短路自动关闭输出，指示灯闪烁。10s后自动恢复输出，或者用户可重新上电恢复输出。

   遥控稳定，距离远。

注意事项：

1、本产品供电电压为DC5/12~24V，不得接到其他电压上；

2、引出线应按照接线图提供的颜色和标号，正确接线；

3、本产品不可超负荷使用
