铝壳24键控制器

    产品参数：
    ●供电电压： 直流5V、12V、24V可选（订货注明所需电压）
    ●最大负载电流：每路4A
    ●工作温度： -20-60℃
    ●输出功率： 5V<60W，12V<144W，24V<216W
    ●功能模式： 20种
    ●输出： 3回路
    ●连接方式： 共阳、共阴（可选）
返回列表
分享:

详情

产品简介：

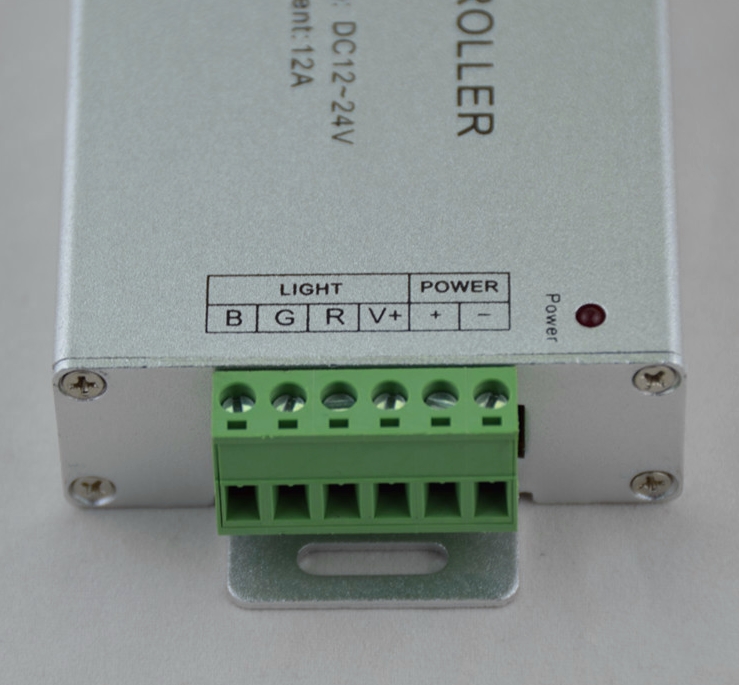

      红外24键控制器（铝壳版）用于控制各种以led为光源的灯具；具有价格低廉，接线简单，使用方便等优点；可通过红外遥控器进行速度调节，亮度调节，静态颜色选择以及各种动态灯光变化效果。



技术参数：

●工作温度：     -20-60℃
●供电电压：    直流5V、12V、24V可选（订货注明所需电压）
●功能模式：     20种
●输出：         3回路
●连接方式：    共阳、共阴（可选）
●外型尺寸：     L95ΧW89ΧH26 mm
●净重：         160g
●最大负载电流：每路4A
●输出功率：    5V<60W，12V<144W，24V<216W



使用说明：

1、先连接负载线，再接电源线；上电前确保连接线之间无短路现象；

2、操作时，将遥控器对着红外接收头，确保遥控器与接收头之间没有干扰性障碍物；

3、每按一次，信号灯会相应地闪一下，表示已接收到到该模式的信号；

4、调亮度、调速度都具有连发性，给客户带来很大的操作方便；

5、具有断电记忆存储功能，可以保存最后一个模式；



各按键功能如下表所示（按照按键的位置排列）：



亮度升（共255级）

亮度降（共255级）

关闭负载输出

开启负载输出

静态红色

静态绿色

静态蓝色

静态白色

静态橙色

静态淡绿色

静态深蓝色

对应静态状态频闪

静态深黄色

静态青色

静态褐色

对应静态状态渐明渐暗

静态黄色

静态浅蓝色

静态粉红

三色渐变或七彩渐变

静态淡黄色

静态淡蓝色

静态紫色

三色跳变或七色跳变



注：①当切换到动态模式时，亮度升变为速度加，亮度降变为速度减，共有100级速度档；②当最后状态为按FADE或SMOOTH键时，按FLASH和STROBE两个键无效，只有最后状态为静态模式时FLASH和STROBE才有效；③当按FADE为三色渐变时，再按一次FADE便变为七色渐变，当按SMOOTH为三色跳变时，再按一次SMOOTH便变为七色跳变。



故障分析和解决方法



故障现象

原因分析

解决方法

灯不亮

1.开关电源没有电

2.电源正负线接反

3.接错线或没接牢

1.检查开关电源

2.检查后改正过来

3.检查接线并接好

颜色不对

RGB 线接错

将RGB 线重新核对并接应好

某个模式不变化

速度没调上

按速度键加快速度

前后

ＬＥＤ亮度不均

1.输出线太长有压降

2.线径太细有压降

3.电源负荷超载

4.控制器负荷超载

1.缩短电路或者环形供电

2.计算电流，换粗的电线

3.换功率大点的电源

4.增加功率扩展器

温馨提示：

开关电源的有效功率只是电源标记的80%，所以用户选择电源功率的时候要比LED灯负荷功率稍大一点，最少多出20%以上.


遥控器按键说明：
